Вакуумный высоковольтный короткозамыкатель
 |
 |
 |

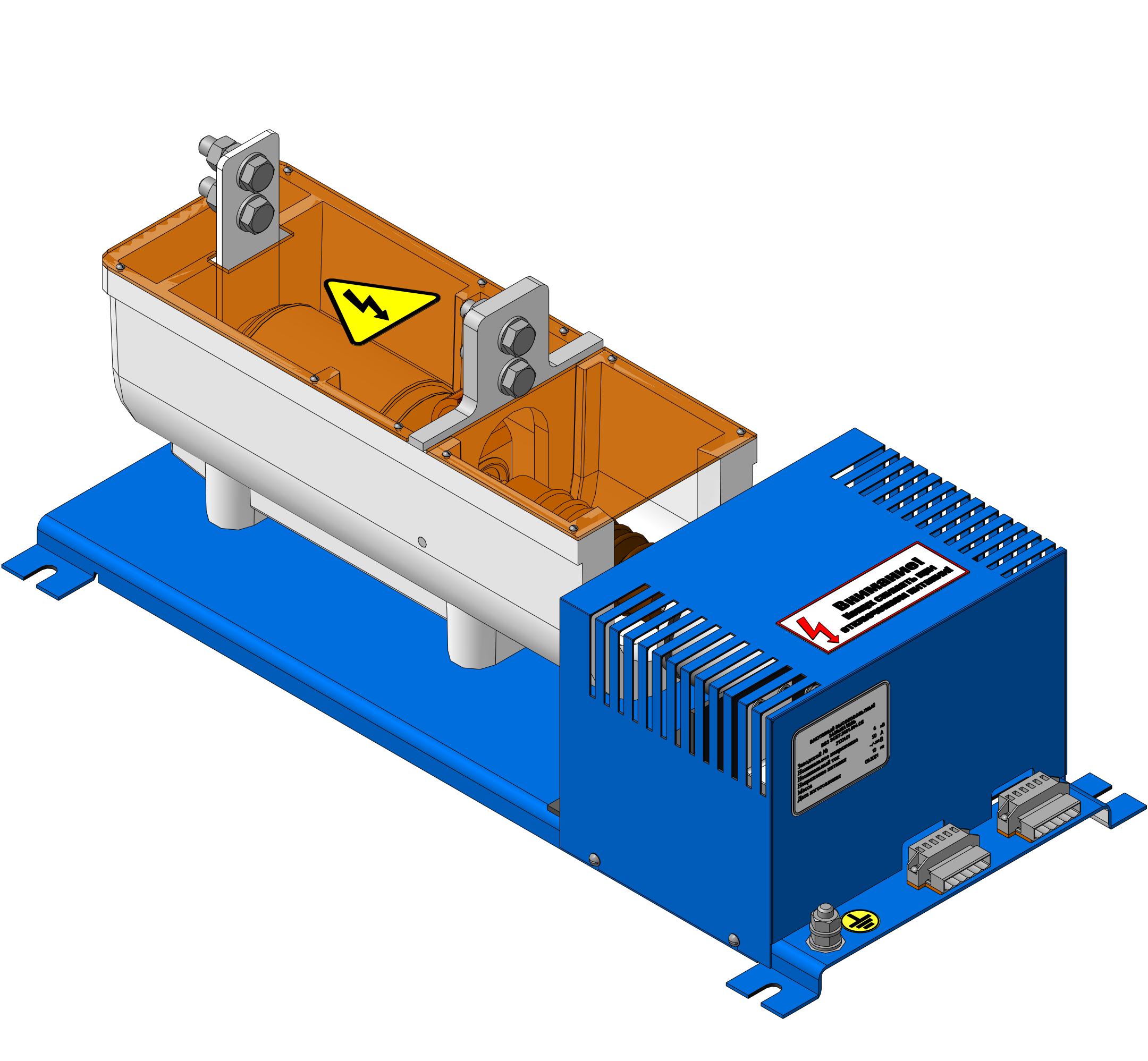

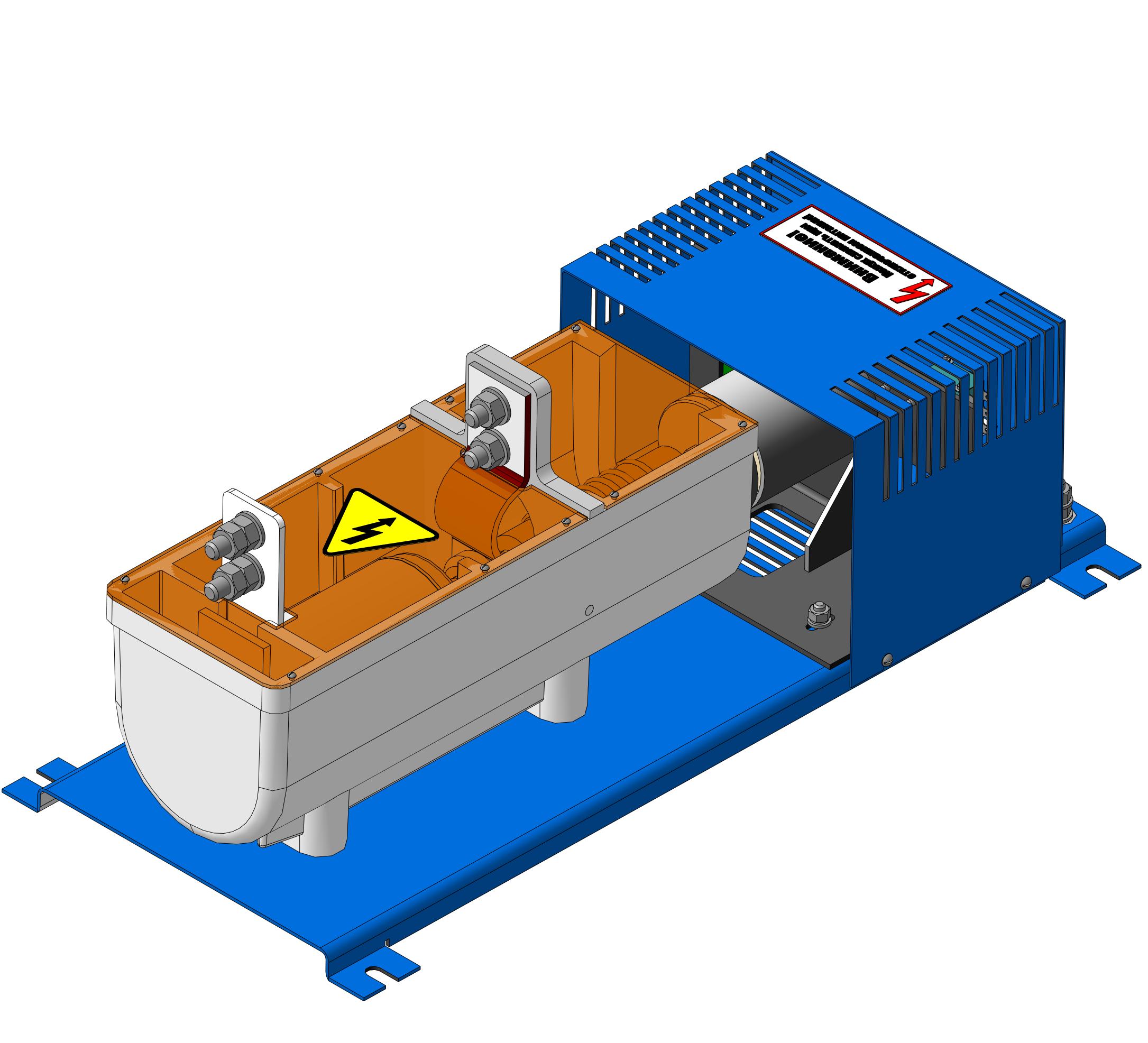

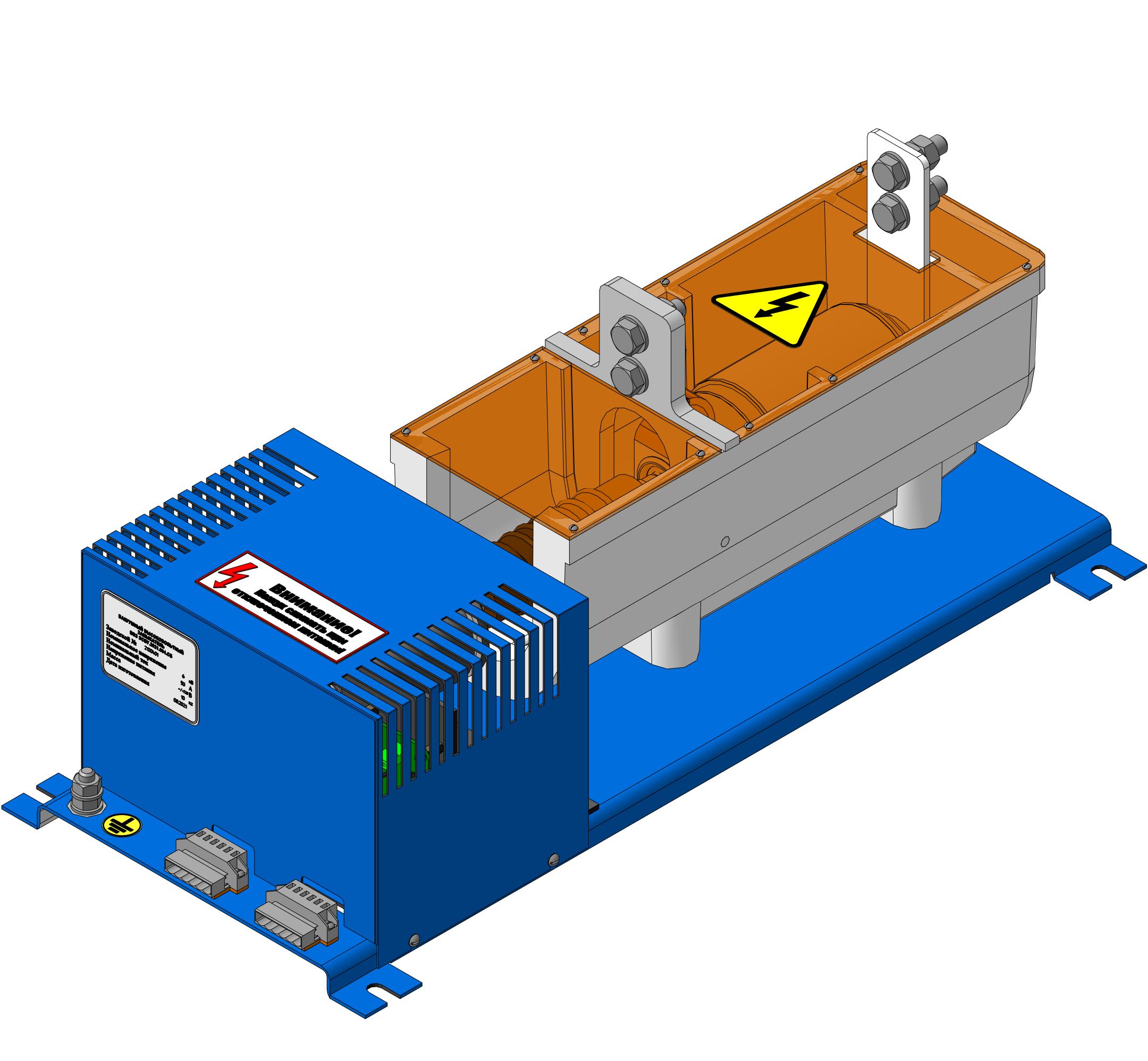

Вакуумный высоковольтный короткозамыкатель ВВКЗ-6-150/400.÷1000
ВВКЗ-6-150/400 представляет собой однофазный вакуумный контактор с электромагнитным приводом с нормально – замкнутыми силовыми контактами. Область применения: установки заряда и разряда конденсаторных батарей большой емкости и защита оборудования и силовых цепей тяговых подстанций магистральных железных дорог, при коротких замыканиях в распределительных устройствах (РУ-3), взамен короткозамыкателей постоянного тока ПКЗ-1-1
Технические характеристики ВВКЗ-6-150/400
|
Наименование параметра, единица измерения |
Норма |
Число фаз (силовых) |
1 |
Тип силового контакта (состояние силового контакта при отключенном питании катушки управления) |
НЗ (нормально замкнутый) |
Напряжение номинальное (линейное), В |
6 000 |
Род напряжения силовых контактов |
АС /DC |
Испытательное напряжение (АС, 1 мин), В |
42 000 |
Номинальный (максимальный продолжительный) ток, А DC/АС |
150/400 |
Механический ресурс срабатываний |
500 000 |
Масса ( не более), кг |
11 |
Габаритные размеры: высота × ширина × глубина |
220 х 250 х 550 |
Охлаждение |
Естественное |
Степень защиты |
IР00 |
Напряжение катушки управления |
110/220(+/-10%)В |
Количество дополнительных контактов (не менее) |
6 |
